Описание

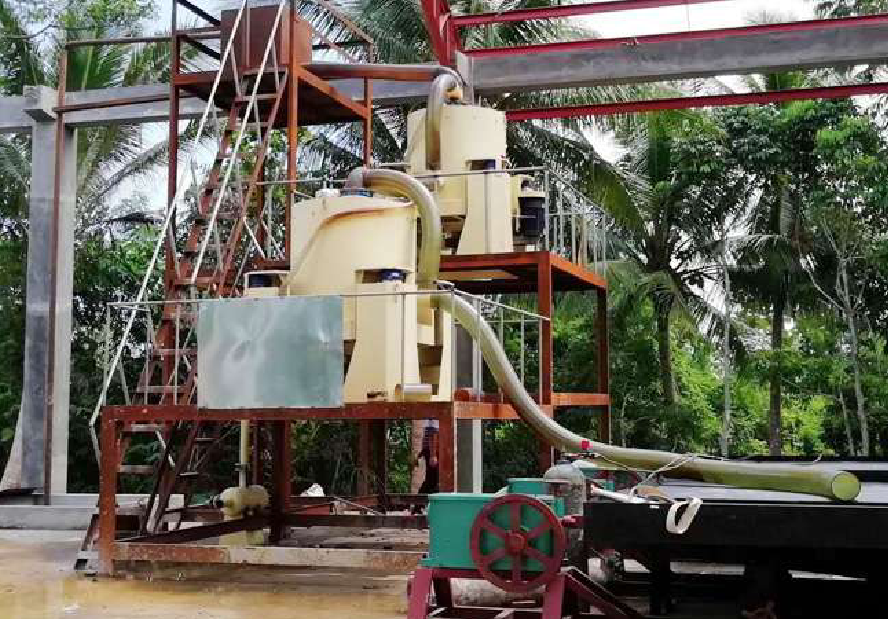

Центробежный концентратор предназначен для разделения твердых частиц минерального сырья по плотности и может быть использован для переработки золотосодержащих руд и песков тонких классов.

Концентратор содержит устройство подачи исходного сырья, устройство удаления хвостов и разгрузки концентрата, а также чашу, установленную на валу, связанном с валом привода вращения карданным шарниром. При этом, ось вала чаши и ось вала привода вращения установлены под определенным углом друг к другу. Шарнир является карданным шарниром неравных угловых скоростей, причем привод снабжен стабилизатором скорости: например, в виде маховика.

В рабочем режиме исходный материал в виде пульпы подается на дно чаши. Под действием центробежных сил поток сырья прижимается к внутренней поверхности чаши. Образованный пристенный слой сырья под действием крутильных колебаний чаши разрыхляется. Частицы тяжелой фракции, содержащиеся в обогащаемом материале, проникают в поры разрыхленного слоя и под действием центробежных сил концентрируются в чаше. Частицы легкой фракции вместе с потоком воды сливаются через верхний край чаши. По мере накопления в чаше частиц тяжелой фракции концентратор останавливается и тяжелая фракция удаляется.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНОГО КОНЦЕНТРАТОРА:

Центробежный концентратор

Модель STL-20 STL-30 STL-40 STL-60 STL-80 STL-100
Производительность (т/ч) 0.25-0.3 2-3 5-8 10-15 35-40 55-70
Мощность двигателя (кВт) 1.5 2.2 3 5.5 11 22
Размер материала подачи (мм) <6 <6 <6 <6 <6 <6
Концентрация подачи (%) <40 <40 <40 <40 <40 <40
Объем отработанной воды (т/ч) 5-10 10-15 10-25 40-60 60-70 70-80
Производительность по концентрату (т/ч) 2-3 10-20 20-30 40-60 60-80 70-80
Давление воды (МПа) 0.05 0.1-0.2 0.1-0.15 0.1-0.2 0.2-0.3 0.2-0.3
Вес (т) 0.35 0.4 0.6 1.4 2.3 2.9
Насос Напор: 20 м2 / поток: 15 м2 Напор: 20 м2 / поток: 15 м2 Напор: 40 м2 / поток: 25 м2 Напор: 50 м2 / поток: 50 м2 Напор: 50 м2 / поток: 50 м2 Напор: 100 м2 / поток: 50 м2
