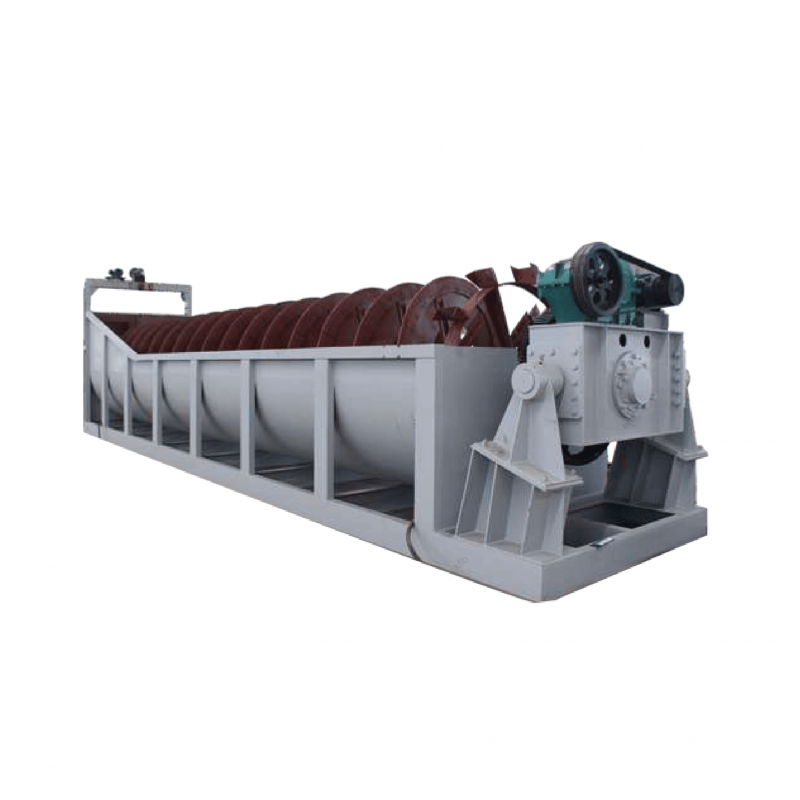

Спиральный классификатор

Уточнить цену
Сравнить
Категория: Производитель:

Описание

Спиральный классификатор находит широкое применение в строительной и горно-обогатительной промышленности, где с их помощью производится гидравлическая классификация, удаление шлама, отмывка руд и других полезных ископаемых. Оборудование отличается простотой использования и надежностью, благодаря чему востребовано многими предприятиями.

Сфера применения

Спиральный классификатор применяется на предприятиях химической, металлургической, горно-добывающей и строительной области, где с их помощью производится обесшламывание, отмывка и обезвоживание руд, а также для разделения твердых материалов на минеральные пески. Часто оборудование монтируется в паре с ленточным конвейером при производстве минудобрений.

Принцип работы

Принцип работы таких установок достаточно простой и основан на использовании центробежной силы и скорости оседания частиц с разной массой. В зависимости от модификации классификатор может с одной или двумя погруженными или не погруженными шнеками, благодаря чему можно выбрать модель, максимально подходящую для той или иной сферы применения.

Наиболее распространены классификаторы с погружным шнеком, работающих по такому принципу:

  • В корыте, размещаемом под определенным углом (угол зависит от типа классифицируемого материала) расположена спираль (шнек) на продольном валу. Вращение шнека производится при помощи электродвигателя;
  • Подача суспензии, которую необходимо разделить, производится в отсек осадки (он располагается в нижней части корыта);
  • Нижний конец спирали опущен в жидкость;
  • Разделение частиц происходит в соответствии с их скоростью оседания в жидкости, габаритам, виду и плотности;
  • Во время вращения шнека при постоянном действии центробежной силы большие и имеющие высокую скорость оседания частицы попадают к внешней стене, так как там скорость вращения падает, после чего опускаются, а частицы с меньшей массой и размерами направляются к зоне с высокой скоростью, выносятся по спирали наверх и переправляются в сливное отверстие.

Спиральные классификаторы рассчитаны на использование в цикле замкнутого типа с дробильными и мельничными установками, выполняющими измельчение сырья сухим или мокрым способом. Спиральные классификаторы рассчитаны на выполнение трех основных функций – очистка/промывка, удаление влаги, разделение сырья по сортам, причем установка может выполнять как одну из функций, так и все вместе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СПИРАЛЬНОГО КЛАССИФИКАТОРА:

Спиральный классификатор

Модель Диаметр спирали (мм) Скорость спирали (об/мин) Производительность (т/ч) Гидравл. уклон (градусы) Приводной электродвигатель Подъемный электродвигатель Габаритные размеры (д х ш х в) Вес (т)
Выработ. песок Переполнение Модель Мощность (кВт) Модель Мощность (кВт)
FLG-508 508 8-12 140-260 32 14-18 Y132M1-6 4 / / 5340х680х1274 2.8
FLG-750 750 6-10 250-270 65 14-18 Y132M2-6 5.5 / / 6270х1240х1584 3.8
FLG-915 915 5-8 415-1000 110 14-18 Y160M-6 7.5 / / 7561х1267х2250 4.5
FLG-1200 1200 5-7 1165-1630 155 17 Y160M-6 7.5 Y90L-4 1.5 7600х1560х2250 7.0
FLG-1500 1500 3.5-6 1830-2195 235 17 Y160L-6 11 Y100L1-4 2.2 10200х1976х4080 9.5
FLG-2000 2000 3.5-5.5 3890-5940 400 17 Y180L-6 15 Y100L2-4 3 10788х2524х4486 16.9
2FLG-1200 1200 5-7 2340-3200 310 12 Y160M-6 7.5х2 Y100L1-4 2.2 8230х3154х3110 15.84
2FLG-1500 1500 3.5-6 2280-5480 470 12 Y160L-6 11х2 Y100L1-4 2.2 10410х3392х4070 21.11
2FLG-2000 2000 3.5-5.5 7780-11880 800 12 Y180L-6 15х2 Y100L2-4 3 10788х4595х4486 36.4
