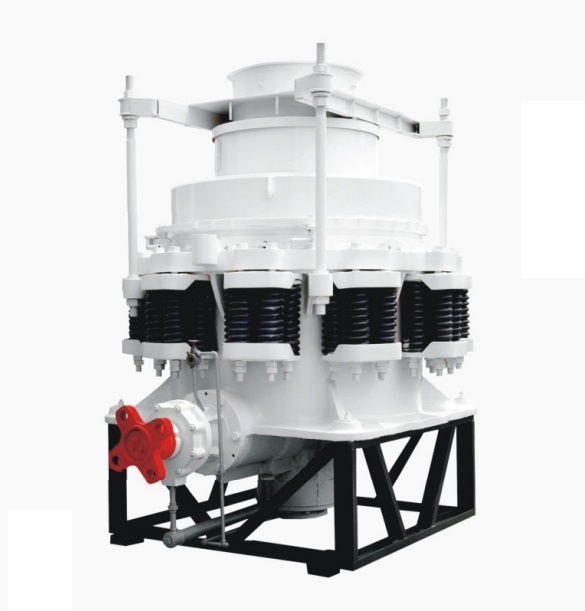

Пружинная конусная дробилка серии PY: проверенная технология для рудного и нерудного дробления

В сегменте горно-обогатительного и дорожно-строительного производства устойчивость оборудования к перегрузкам и простота обслуживания часто важнее инноваций. Пружинная конусная дробилка серии PY — это классический тип машин, отработанный десятилетиями эксплуатации на гранитах, базальтах, диабазах и рудах черных металлов. В отличие от современных гидравлических аналогов, PY использует механическую пружинную систему защиты от недробимых тел, что делает ее особенно надежной в карьерах с непредсказуемым составом породы.

Компания «Барретт» поставляет пружинные конусные дробилки PY от официального производителя Liming Heavy Industry, обеспечивая полный цикл: подбор типоразмера, шеф-монтаж и постоянное наличие запасных частей.

Тип оборудования и его место в дробильно-сортировочном комплексе

Пружинная конусная дробилка серии PY предназначена для второй, третьей и четвертой стадий дробления (среднее, мелкое и тонкое). Рабочий орган — подвижный конус, установленный на эксцентриковом валу. Измельчение происходит в кольцевом зазоре между дробящим конусом и неподвижной чашей. Пружины служат предохранительным механизмом: при попадании металла или недробимого включения опорное кольцо поднимается, зазор увеличивается, тело проходит, после чего пружины возвращают кольцо на место.

Этот тип дробилок оптимален для абразивных материалов высокой и средней твердости (предел прочности на сжатие до 300 МПа). В отличие от роторных или молотковых машин, конусные PY обеспечивают более стабильную фракцию с минимальным переизмельчением.

Ключевые различия с другими типами конусных дробилок

Чтобы правильно выбрать агрегат, важно понимать разницу между пружинными, гидравлическими и инерционными конусными дробилками.

По сравнению с гидравлической конусной дробилкой (например, серии HST или HPT):

• Система защиты: у PY — механические пружины, у гидравлических — маслостанция с аккумулятором. Пружины не требуют сложного обслуживания и работают даже при отключении электричества.

• Регулировка выходной щели: на PY разгрузочную щель меняют механически (подъемом чаши с помощью гидродомкратов или винтов), на гидравлических — дистанционно. Зато пружинная настройка дешевле и реже выходит из строя.

• Стоимость владения: пружинные дробилки на 20-30% дешевле в ремонте, так как отсутствуют дорогостоящие гидроцилиндры, уплотнения и сложная автоматика.

По сравнению с инерционной конусной дробилкой (КИД):

• КИД работает на принципе дебалансов и дает очень мелкую фракцию (до 3-5 мм), но критична к влажности. PY более универсальна: перерабатывает материал с влагой до 8-10% без снижения производительности.

• Ресурс футеровки: у PY броня меняется реже при работе с рудой средней абразивности.

По сравнению со щековой дробилкой (для второй стадии):

• Щековые не могут давать кубовидный щебень 5-20 мм без дополнительных стадий. Конусная PY справляется с этим за один проход, формируя зерно лещадности не выше 12-15%.

Ключевые технические характеристики серии PY

Серия включает несколько типоразмеров: от PY 600 до PY 2200 (цифра обозначает диаметр дробящего конуса в мм). Приведем параметры наиболее востребованных моделей, доступных через компанию «Барретт»:

PYB-900 (стандартный тип для среднего дробления)

• Диаметр конуса: 900 мм

• Максимальный кусок питания: до 115 мм

• Диапазон выходной щели: 15-50 мм

• Производительность: 50-90 т/ч

• Мощность двигателя: 55 кВт

• Масса дробилки: 11,2 т

PYZ-1200 (средний тип для мелкого дробления)

• Диаметр конуса: 1200 мм

• Максимальный кусок питания: до 60 мм

• Диапазон выходной щели: 8-25 мм

• Производительность: 70-120 т/ч

• Мощность двигателя: 110 кВт

• Масса: 24,7 т

PYB-1750 (стандартный для крупного среднего дробления)

• Диаметр конуса: 1750 мм

• Максимальный кусок питания: до 215 мм

• Диапазон выходной щели: 25-60 мм

• Производительность: 180-360 т/ч

• Мощность двигателя: 160 кВт

Общие конструктивные особенности:

• Пружинная группа (обычно 12-20 пружин с усилием сжатия до 30 тонн каждая).

• Эксцентриковый узел с бронзовой втулкой (не требует постоянной подкачки масла, как подшипники качения).

• Система принудительной циркуляционной смазки с водяным или воздушным охлаждением масла.

Критерии выбора пружинной конусной дробилки

Для вашего технологического отдела мы составили список параметров, на которые обязательно обратить внимание перед закупкой:

1. Твердость и абразивность руды. PY идеальна для материалов с индексом абразивности до 0,5 г/см² (гранит, базальт, кварцит, известняк высокой плотности). Для рыхлых пород лучше роторные машины.

2. Требуемая степень сокращения. Если нужно из фракции 150-200 мм получить 15-20 мм за одну стадию — берите PYB (стандартная камера). Если нужен кубовидный отсев 5-10 мм из материала 50-60 мм — берите PYZ или PYD (короткая головка).

3. Режим работы (количество смен). Для круглосуточной работы (7000 часов в год) обязательна система жидкой смазки с резервным насосом и контролем температуры. Для вахтового метода достаточно обычного редукторного масла.

4. Наличие запасных частей. Брони дробящего конуса и неподвижной чаши расходуются со скоростью 0,3-0,8 грамма на тонну руды. Компания «Барретт» держит на складе все бронеконусы, эксцентрики, втулки и пружины для PY 600, 900, 1200, 1750, 2200.

5. Климатические условия эксплуатации. Для регионов Крайнего Севера требуется масло с низкой температурой застывания (например, Shell Tonna S3 M) и утепленный маслобак. PY от Liming, поставляемая нами, адаптируется под заказчика.

Техническое обслуживание и обеспечение безопасности

Правильное ТО пружинной конусной дробилки — это контроль трех критических точек: смазки, зазоров и состояния пружин.

Регламент ежесменного обслуживания:

• Проверка уровня масла в баке (должно быть между метками минимум и максимум).

• Контроль температуры масла на выходе из дробилки (допустимо до +60°C, при +70°C — аварийная остановка).

• Прослушивание эксцентрикового узла на предмет стуков (износ бронзовых втулок).

Еженедельное ТО:

• Затяжка гаек пружинной группы (момент затяжки по техпаспорту).

• Проверка износа брони подвижного конуса и неподвижной чаши (при износе более 40% — замена).

• Очистка маслоохладителя от пыли и грязи.

Ежемесячное ТО:

• Анализ масла на наличие металлических частиц (признак абразивного износа).

• Проверка эксцентриковой втулки (зазор между втулкой и валом не более 0,3 мм).

• Калибровка разгрузочной щели по замеру (с помощью свинцовых отливок или лазерного датчика).

Меры безопасности, обязательные к внедрению:

• Блокировка запуска при открытой камере дробления (контакты на крышке).

• Система пылеподавления (форсунки водяного тумана на загрузочном лотке), так как при дроблении гранита образуется кристаллическая пыль с высоким содержанием SiO2.

• Защита от раскручивания конуса при холостом ходе (механический тормоз на валу).

• Заземление дробилки и маслостанции (взрывобезопасность для угольных разрезов).

Преимущества покупки пружинной конусной дробилки PY в компании «Барретт»

Почему десятки предприятий от Урала до Дальнего Востока выбирают нас в качестве поставщика?

• Официальный статус представителя Liming Heavy Industry. Вы получаете оборудование с серийными номерами, зарегистрированное в заводской базе, с правом гарантийного ремонта в любом авторизованном центре.

• Экономия до 18% за счет прямых контрактов. Работая с 2012 года, мы накопили оптовые скидки на партии дробилок и передаем их клиентам.

• Инжиниринг под вашу задачу. Наши специалисты рассчитывают эксцентриситет (ход дробящего конуса) и профиль брони для конкретного материала: крупное дробление гранита требует одного профиля, мелкое дробление известняка — другого.

• Гарантийный и постгарантийный сервис. Мы выезжаем на объект для шеф-монтажа, запуска и обучения ваших механиков. Гарантия — 24 месяца или 6000 моточасов.

• Склад запасных частей в Новосибирске и Владивостоке. Бронеконусы, втулки эксцентрика, пружины, уплотнения — все в наличии. Отгрузка в день заявки.

Мы не бросаем клиентов после оплаты: предоставляем удаленный мониторинг состояния масла и вибрации по запросу.

Как заказать оригинальную пружинную конусную дробилку PY с доставкой?

Процесс сотрудничества с «Барретт» прозрачен и удобен для любого бюджета.

Шаг 1. Отправьте техническое задание.
Сообщите менеджеру:

• тип перерабатываемой породы (гранит, базальт, руда, известняк);

• максимальный размер куска на входе;

• требуемую производительность (тонн в час);

• желаемую фракцию на выходе.

Шаг 2. Получите расчет и коммерческое предложение.
Мы предложим 2-3 варианта: PY в стандартной комплектации, усиленная версия с износостойкой наплавкой брони или дробилка в блочном исполнении (для быстрого монтажа).

Шаг 3. Заключите договор.
Возможна отсрочка платежа, лизинг или постоплата 50% после отгрузки. Работаем с НДС и без НДС (для спецрежимов).

Шаг 4. Получите оборудование и введите в эксплуатацию.
Доставка автомобильным, ж/д или морским транспортом до вашего склада или карьера. Наши инженеры прибудут для пусконаладки в течение 5 рабочих дней после прибытия дробилки.

Не оставляйте свой дробильно-сортировочный завод без надежного агрегата. Свяжитесь с «Барретт» сегодня — и мы рассчитаем для вас оптимальный типоразмер пружинной конусной дробилки серии PY с персональной скидкой на первую партию броней.
