Описание

Описание:
Дробилка PFW1318II сочетает высокую производительность (до 400 т/ч) и энергоэффективность.
Предназначена для переработки известняка, доломита, руды, гравия и строительных отходов.
Ротор 1300×1800 мм и двигатель 260 кВт (350 л.с.) обеспечивают стабильную работу и минимальные вибрации.

Технические характеристики:

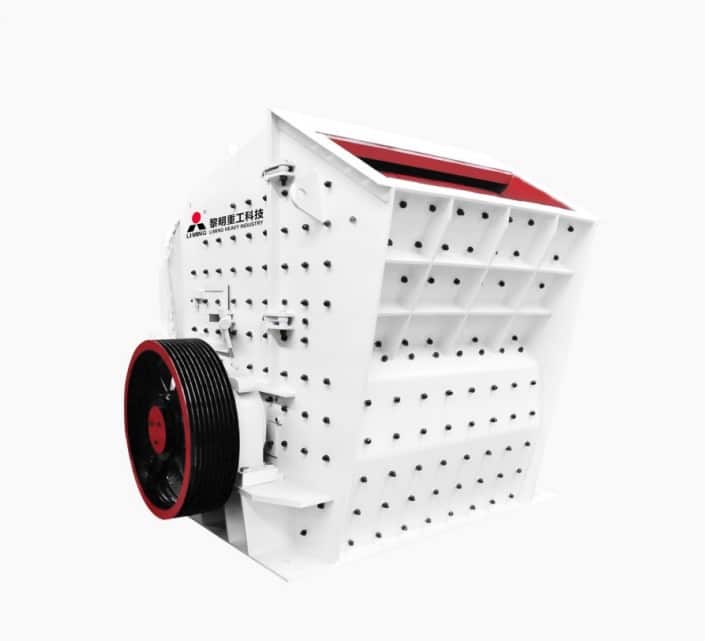

Роторная дробилка европейского типа PFW1318II — надёжный выбор для среднего и тяжёлого дробления

Роторная дробилка европейского типа PFW1318II — это ударно-роторная машина тяжёлого класса, созданная на базе европейских инженерных решений и адаптированная для работы в составе стационарных и полустационарных дробильно-сортировочных комплексов. Серия PFW отличается от стандартной линейки роторных дробилок PF усиленной конструкцией ротора, увеличенной массой бьющих элементов и более жёсткой рамой, что делает её пригодной для переработки крупнокускового и высокоабразивного сырья.

Модель PFW1318II — второе исполнение базовой версии с шириной ротора 1800 мм, рассчитанное на работу в условиях повышенной нагрузки. Машина востребована в горнодобывающей промышленности, карьерном производстве щебня, строительной индустрии и при переработке вторичного сырья.

Место PFW1318II среди других типов дробильного оборудования

Выбор дробилки во многом определяет эффективность всей технологической линии. Чтобы правильно оценить место модели PFW1318II, рассмотрим основные конкурирующие типы оборудования:

• Щековые дробилки — применяются на первой стадии переработки, хорошо справляются с особо твёрдыми породами, но дают нерегулярную форму куска и требуют последующего доизмельчения.
• Конусные дробилки — используются на второй и третьей стадии, обеспечивают хорошую форму продукта, однако отличаются высокой стоимостью оборудования и обслуживания.
• Стандартные роторные дробилки серии PF — универсальное решение для мягких и средней твёрдости материалов, однако уступают PFW-серии по ресурсу при работе с твёрдыми породами.
• Роторные дробилки вертикального типа (VSI) — применяются для тонкого доизмельчения и формирования кубовидного продукта, но не предназначены для первичного дробления крупных кусков.
• Роторные дробилки европейского типа PFW — оптимальный баланс между производительностью, качеством готового продукта и ресурсом машины при работе с твёрдыми, абразивными и крупнокусковыми материалами.

Модель PFW1318II занимает нишу между средним и тяжёлым дроблением и особенно эффективна там, где стандартные роторные дробилки не справляются с нагрузкой, а установка конусной линии нецелесообразна экономически.

Принцип работы и конструктивные узлы

Дробилка работает по принципу свободного удара: материал подаётся в загрузочную зону, захватывается ротором с закреплёнными молотками, разгоняется до высокой скорости и последовательно ударяется о неподвижные отражательные плиты. Многократное ударное воздействие разрушает куски по естественным границам зёрен, что обеспечивает кубовидную форму конечного продукта и минимальное содержание игольчатых частиц.

Основные конструктивные элементы PFW1318II:

• Массивный ротор диаметром 1300 мм и шириной 1800 мм с высокоскоростным режимом вращения — главный рабочий орган, от качества которого зависит весь процесс дробления.
• Две регулируемые отражательные плиты (контрударники) — позволяют изменять гранулометрический состав продукта в широком диапазоне без остановки производственного процесса на длительное время.
• Ударные молотки из высокомарганцовистой или высокохромистой стали — обеспечивают длительный ресурс работы при контакте с абразивными породами.
• Литой стальной корпус с боковыми съёмными панелями — упрощает техническое обслуживание и замену изнашиваемых деталей.
• Клиноременная передача с несколькими ремнями — смягчает пусковые нагрузки и защищает привод при попадании нераздробимых включений.
• Антивибрационные опоры рамы — снижают динамические нагрузки на фундамент и несущие конструкции.

Технические характеристики PFW1318II

Основные технические параметры модели:

• Размер загрузочного отверстия: 1300 × 1800 мм
• Максимальный размер загружаемого куска: до 700 мм
• Производительность: 150–350 т/ч (зависит от характеристик сырья и требований к продукту)
• Мощность электродвигателя: 250–315 кВт
• Масса машины: около 47 000 кг
• Класс исполнения: тяжёлый (Heavy Duty)
• Перерабатываемые материалы: известняк, гранит, базальт, кварцит, доломит, речная галька, мрамор, клинкер, бетонный лом, шлак

Параметры производительности носят ориентировочный характер и уточняются по результатам технологического расчёта для конкретного объекта.

Критерии выбора роторной дробилки PFW1318II

При выборе модели важно ориентироваться не только на цену, но и на соответствие характеристик машины реальным условиям эксплуатации. PFW1318II — оптимальный выбор, если:

• Требуемая производительность находится в диапазоне 150–350 т/ч.
• Прочность перерабатываемой породы не превышает 8–9 единиц по шкале Мооса.
• Максимальный размер куска исходного материала — до 700 мм.
• Приоритет — кубовидная форма щебня для производства бетона, дорожного строительства или асфальтобетонных смесей.
• Требуется оперативная регулировка крупности продукта в ходе смены.
• Планируется интеграция в стационарный или полустационарный дробильно-сортировочный комплекс.
• Важны низкие эксплуатационные затраты при высокой интенсивности работы.

Если содержание глины или влаги в исходном сырье превышает нормативные показатели, специалисты «Барретт» рекомендуют предусмотреть в составе линии предварительный грохот или промывочный агрегат.

Преимущества роторной дробилки PFW1318II

• Высокая степень дробления в одном агрегате — позволяет сократить количество стадий переработки и уменьшить капитальные затраты на оборудование линии.
• Кубовидный гранулометрический состав продукта — соответствует требованиям ГОСТ 8267 на щебень для строительных работ.
• Широкая ширина ротора 1800 мм — обеспечивает более высокую пропускную способность по сравнению с PFW1315-серией при работе с крупнокусковым материалом.
• Низкий удельный расход электроэнергии — оптимизированный роторный блок обеспечивает высокий КПД дробления.
• Быстрая и удобная замена изнашиваемых деталей — конструкция машины позволяет производить замену молотков и плит без применения сложного специнструмента.
• Долгий ресурс ударных элементов — применение высокоизносостойких сплавов снижает частоту плановых остановок.
• Полная совместимость с оборудованием Liming — машина бесшовно интегрируется в технологические линии производителя.
• Готовность к автоматизации — дробилка поддерживает интеграцию с системами автоматического управления дробильно-сортировочным комплексом.

Техническое обслуживание и требования безопасности

Регламент планового технического обслуживания

Соблюдение межсервисных интервалов — главное условие длительной и безаварийной работы оборудования:

• Ежесменная проверка: осмотр ротора и молотков, контроль крепёжных соединений, проверка натяжения приводных ремней, осмотр смазочной системы подшипников.
• Еженедельная проверка: замер зазора между ротором и отражательными плитами, контроль состояния футеровок корпуса и боковых стенок.
• Ежемесячное обслуживание: оценка степени износа ударных молотков, ревизия подшипниковых узлов, проверка муфт и клиноременной передачи, контроль антивибрационных опор.
• По регламенту производителя: замена ударных молотков и отражательных плит, плановая замена подшипников, полная ревизия привода, замена футеровки корпуса.

Требования безопасной эксплуатации

• Работа дробилки разрешается только при закрытых и заблокированных защитных крышках корпуса.
• Загрузочная зона должна быть оснащена блокировочным ограждением, исключающим несанкционированный доступ в зону подачи материала.
• Перед началом любых работ по техническому обслуживанию необходимо выполнить полное обесточивание с блокировкой пускового устройства (процедура LOTO — Lockout/Tagout).
• Весь персонал, занятый на обслуживании и эксплуатации дробилки, обязан использовать средства индивидуальной защиты: каски, защитные очки, перчатки, ботинки с металлическим подноском и антивибрационные перчатки при работе с вибрирующими узлами.
• В рабочей зоне должна быть обеспечена эффективная система пылеподавления или аспирации в соответствии с нормами ПДК по пыли в воздухе рабочей зоны.
• При попадании нераздробимых включений (металл, арматура) необходимо немедленно остановить подачу и провести ревизию ротора.

Компания «Барретт» передаёт покупателям полный комплект эксплуатационной документации на русском языке, включая паспорт машины, руководство по техническому обслуживанию и инструкцию по промышленной безопасности.

Купить роторную дробилку PFW1318II в компании «Барретт»

«Барретт» — официальный представитель Liming Heavy Industry в России с 2012 года. За более чем десятилетие работы компания выстроила прямые контрактные отношения с производителем, что позволяет предлагать клиентам конкурентные цены, короткие сроки поставки и полноценное постпродажное сопровождение.

Приобретая PFW1318II через «Барретт», вы получаете:

• Прямые поставки от производителя без наценок посреднических звеньев.
• Технологический расчёт производительности с учётом характеристик вашего сырья и требований к готовому продукту.
• Полное таможенное оформление, логистику и доставку до объекта.
• Шефмонтаж и пусконаладочные работы силами квалифицированных специалистов.
• Наличие оригинальных запасных частей: ударных молотков, отражательных плит, подшипников и комплектующих привода.
• Гарантийное и постгарантийное техническое обслуживание.
• Прозрачные условия договора без скрытых платежей и непредвиденных расходов.

Свяжитесь со специалистами компании «Барретт» для получения технико-коммерческого предложения, подбора оптимальной модели под ваш производственный процесс и уточнения актуальных сроков поставки.
